Jak wymierzyć uszczelkę krok po kroku, żeby idealnie dopasować profil

Zmierz średnicę zewnętrzną (OD), średnicę wewnętrzną (ID) i szerokość stopki, najlepiej suwmiarką cyfrową z dokładnością do 0,1 mm. Przy kształtach nieregularnych zrób dodatkowo zdjęcie przekroju z miarką jako skalą. Każdy wymiar warto zmierzyć w trzech różnych punktach i uśrednić wynik, bo stara uszczelka po latach ucisku bywa odkształcona i podaje zaniżone dane.

Krótko mówiąc:

• Mierząc uszczelkę, trzeba wykonywać kilka odczytów w różnych punktach, aby uzyskać dokładniejszy wynik, szczególnie w przypadkach nieregularnych profili.
• Do pomiaru najczęściej wystarcza suwmiarka cyfrowa z dokładnością do 0,1 mm, ale w precyzyjnych zastosowaniach warto używać mikrometru i głębokościomierza.
• Przy nieregularnych lub ramkowych uszczelkach najlepszym rozwiązaniem jest wykonanie zdjęcia przekroju i pomiar w kilku miejscach, by właściwie ocenić ich kształt.
• Podczas zamawiania uszczelki na wymiar ważne jest przesłanie wymiarów OD, ID, szerokości stopki, a także warunków pracy i twardości Shore, aby profil był idealnie dopasowany.
• Podstawowym błędem jest pomiar starej, odkształconej uszczelki bez uśrednienia lub branie pomiarów z jednego miejsca, co często prowadzi do niedokładnych wyników.

Spis treści

• Narzędzia i przygotowanie: suwmiarka, mikrometr, głębokościomierz
• Instrukcja krok po kroku: jak zmierzyć uszczelkę
• Pomiar uszczelek nieregularnych i ramkowych
• Dobór profilu i materiału do zamówienia
• Najczęstsze błędy pomiarowe i jak je naprawić
• Zasoby Plastnet i co przesłać przy zamówieniu
• Kiedy zrobić to samemu, a kiedy szukać fachowca
• Jak zamówić uszczelkę na wymiar w Plastnet
• Źródła
• Najczęściej zadawane pytania

Narzędzia i przygotowanie: suwmiarka, mikrometr, głębokościomierz

Do większości domowych zastosowań wystarczy suwmiarka cyfrowa, ale kilka dodatkowych narzędzi znacznie ułatwia pracę i eliminuje pomyłki.

• Suwmiarka cyfrowa — podstawowe narzędzie do OD, ID i szerokości stopki, dokładność zwykle 0,01–0,1 mm.
• Mikrometr — potrzebny przy cienkich, precyzyjnych profilach (uszczelnienia mechaniczne, pierścienie), gdzie liczy się każda dziesiąta milimetra.
• Głębokościomierz — do pomiaru rowków montażowych i głębokości kanału, w który wchodzi stopka.
• Linijka lub miarka krawiecka — wystarczy do obwodu dużych uszczelek ramkowych, gdzie precyzja poniżej milimetra nie ma znaczenia.

Przed pomiarem ustaw szczęki suwmiarki dokładnie prostopadle do powierzchni, inaczej wynik będzie zawyżony o kilka dziesiątych milimetra. Warto też wyzerować narzędzie na płaskiej powierzchni przed każdą serią pomiarów. Do aplikacji precyzyjnych, takich jak uszczelnienia mechaniczne, mierzy się średnice w trzech osiach i uśrednia wynik, bo tolerancje bywają rzędu setnych milimetra. Dla większości domowych zastosowań wystarczy jednak trzymać się zakresu tolerancji ±0,1–0,5 mm.

Porada profesjonalisty: Zawsze mierz nową, niezmontowaną uszczelkę, jeśli masz próbkę. Uszczelka wyjęta z rowka po latach pracy jest ściśnięta i skręcona, więc jej wymiary różnią się od stanu fabrycznego nawet o kilka procent.

Instrukcja krok po kroku: jak zmierzyć uszczelkę

Poprawny pomiar uszczelki to sekwencja prostych czynności, ale kolejność ma znaczenie. Pomijanie etapów dokumentacji jest najczęstszym powodem, dla którego zamówiona na wymiar uszczelka nie pasuje.

1. Wyczyść i wyjmij fragment. Usuń brud, resztki kleju i stary silikon. Jeśli uszczelka jest zamontowana na stałe, wystarczy odciąć krótki, kilkucentymetrowy odcinek do pomiaru.
2. Zrób zdjęcie przekroju. Ułóż wycięty fragment płasko, przyłóż miarkę jako skalę i sfotografuj przekrój z góry. To najpewniejsza metoda identyfikacji profilu przy nietypowych kształtach, zwłaszcza gdy nie znasz nazwy producenta.

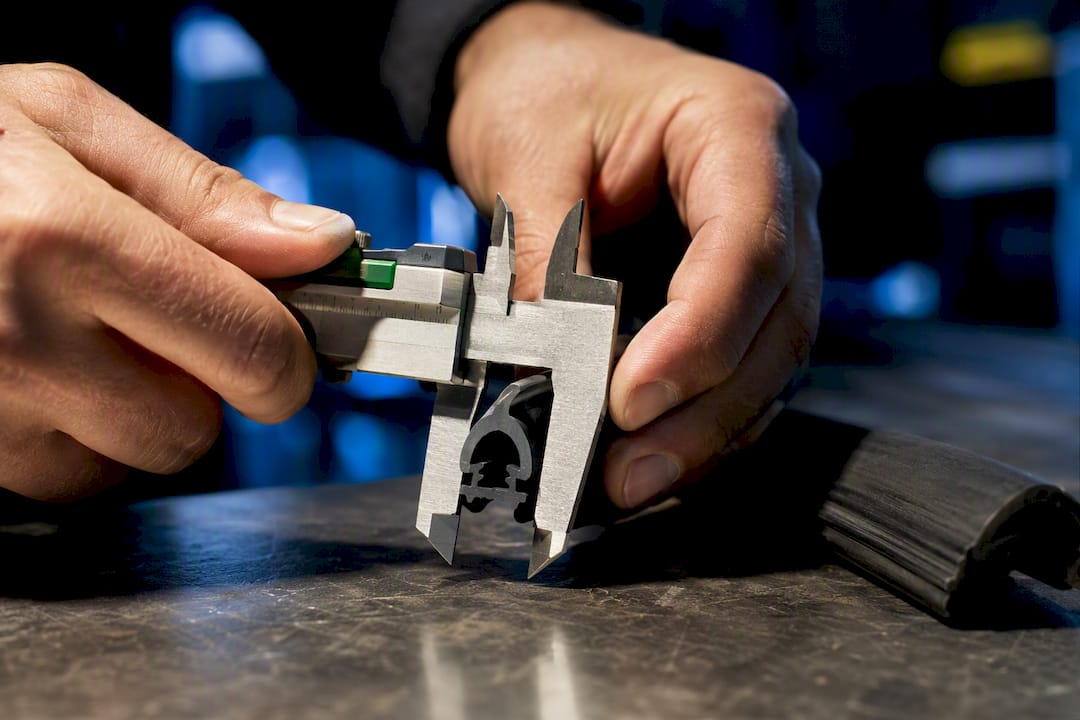

3. Zmierz średnicę zewnętrzną (OD). Rozłóż uszczelkę na płasko lub zmierz ją w rowku, przykładając suwmiarkę w dwóch, trzech miejscach.
4. Zmierz średnicę wewnętrzną (ID). Powtórz pomiar w kilku punktach wewnętrznego obwodu i uśrednij wynik.
5. Zmierz szerokość stopki i wysokość profilu. Stopka to część wchodząca w rowek montażowy, wysokość profilu odpowiada za docisk po zamknięciu.
6. Zmierz rozstaw i średnicę otworów montażowych. Przy uszczelkach kołnierzowych policz liczbę otworów, zmierz ich średnicę i odległość między środkami dwóch przeciwległych otworów, by obliczyć średnicę koła podziałowego.
7. Zapisz wymiary w jednym formacie. Standardowy zapis to OD × ID × szerokość stopki (np. 45 × 38 × 6 mm) plus liczba i rozstaw otworów, jeśli dotyczy.

Do pomiarów kołnierzowych najlepiej użyć suwmiarki cyfrowej i powtórzyć odczyt kilka razy, zanim zapiszesz ostateczną wartość. Jedno pojedyncze zmierzenie prawie nigdy nie oddaje rzeczywistego kształtu uszczelki, bo gumowe i plastikowe profile odkształcają się nierównomiernie pod wpływem ciśnienia i temperatury.

Statystyka do zapamiętania: tolerancje montażowe dla większości uszczelek przemysłowych i domowych mieszczą się w przedziale ±0,1–0,5 mm. Wykraczanie poza ten zakres zwykle oznacza przeciek albo zbyt duży docisk, który przyspiesza zużycie materiału.

Pomiar uszczelek nieregularnych i ramkowych

Uszczelki o kształcie prostym rzadko sprawiają problem. Prawdziwe wyzwanie zaczyna się przy profilach ramkowych, narożnych czy wygiętych pod nietypowym kątem, gdzie żadna suwmiarka nie obejmie całego kształtu jednym ruchem.

• Wycięcie fragmentu i zdjęcie przekroju to wciąż najskuteczniejsza metoda przy nieregularnych profilach, bo pozwala zobaczyć rzeczywisty kontur stopki i uszczelniającej wargi.
• Pomiar obwodu miarką krawiecką działa dobrze przy dużych ramach, np. w drzwiach garażowych czy oknach dachowych, gdzie liczy się długość całkowita, a nie precyzja co do milimetra.
• Szablon z kalki lub kartonu odwzorowuje kształt narożnika, jeśli uszczelka zakręca pod niestandardowym kątem, a nie prostym 90 stopni.
• Pomiar rozstawu otworów montażowych przy ramkach wykonuj od środka jednego otworu do środka drugiego, nie od krawędzi, bo to zniekształca wynik.

Przy remontach okiennych sprawdza się też metoda „na majstra”: wycinasz kawałek starej uszczelki, robisz zdjęcie i porównujesz je z ofertą dostępnych profili, zamiast zgadywać nazwę producenta.

Dobór profilu i materiału do zamówienia

Sam wymiar to połowa sukcesu. Druga połowa to stopka, czyli część uszczelki, która wchodzi w rowek montażowy i decyduje, czy profil w ogóle się utrzyma na miejscu.

• Zmierz szerokość stopki i głębokość rowka, w który ma wejść. Stopka o milimetr szersza niż rowek po prostu się nie zmieści.
• EPDM sprawdza się przy oknach, drzwiach garażowych i zastosowaniach zewnętrznych. Dobrze znosi promieniowanie UV i ozon, a typowa uszczelka okienna z tego materiału działa od 8 do 12 lat.
• SBR to tańsza opcja do zastosowań ogólnych bez kontaktu z paliwami czy olejami, popularna w matach i podkładkach.
• TPE wybieraj tam, gdzie liczy się elastyczność w niskich temperaturach i łatwość formowania w nietypowe kształty.
• Przy uszczelkach pracujących w ruchu (drzwi, klapy) ważniejsza jest odporność na ścieranie niż sama wielkość, natomiast w aplikacjach statycznych priorytetem jest niski tzw. compression set, czyli zdolność powrotu do pierwotnej formy po ściśnięciu.

Porada profesjonalisty: Przy zapytaniu ofertowym zawsze podaj planowaną twardość Shore (np. 60A) i środowisko pracy — temperaturę, wilgoć, kontakt z olejami czy chemikaliami. Ten sam wymiar w dwóch różnych twardościach zachowuje się zupełnie inaczej pod obciążeniem.

Najczęstsze błędy pomiarowe i jak je naprawić

Większość źle dobranych uszczelek to nie wina producenta, a błędu w metodzie pomiaru. Kilka nawyków eliminuje problem na starcie.

• Mierzenie tylko starej, zdeformowanej uszczelki bez uśrednienia kilku odczytów daje zawyżone lub zaniżone wymiary.
• Pomiar w jednym punkcie przy narożnikach i łączeniach ignoruje naturalne odkształcenia gumy w tych miejscach, więc mierz co najmniej w trzech punktach na całym obwodzie.
• Cięcie uszczelki bez zapasu na łączenie kończy się szczeliną w rogu. Zostaw kilka milimetrów nadmiaru i docinaj na miejscu.
• Po montażu wykonaj test kartki: zamknij okno lub drzwi na kawałku papieru i sprawdź, czy wysuwa się bez oporu. Test zapalniczki lub świeczki pokazuje przeciągi przy niskich temperaturach, gdy przepływ powietrza odchyla płomień.

Zasoby Plastnet i co przesłać przy zamówieniu

Dobór materiału i twardości opisuje szczegółowo poradnik o profilach gumowych EPDM oraz artykuł o skali twardości Shore. Do wyceny prześlij zdjęcie przekroju z miarką, wymiary OD/ID/szerokość stopki oraz opis środowiska pracy uszczelki. Zamówienia na wymiar dotyczą klientów indywidualnych i firm, a dokładny format wymiarów pokazuje instrukcja dla uszczelek do profili aluminiowych.

Kiedy zrobić to samemu, a kiedy szukać fachowca

Przy oknach domowych i drobnych uszczelnieniach samodzielny pomiar zwykle wystarcza. W instalacjach hydraulicznych czy przemysłowych postaw na test ciśnieniowy i fachową weryfikację, bo błąd rzędu milimetra może tam oznaczać wyciek pod obciążeniem.

Jak zamówić uszczelkę na wymiar w Plastnet

Przykładowa karta produktu, jak uszczelka gumowa 25×44×7, pokazuje, jak w praktyce zapisuje się wymiary w sklepach z częściami zamiennymi. W Plastnet działa to podobnie, ale bez konieczności szukania gotowego rozmiaru w katalogu.

Zamiast dopasowywać się do najbliższego dostępnego rozmiaru z katalogu, prześlij nam własne wymiary, a otrzymasz uszczelkę wyprodukowaną dokładnie pod Twój profil. Do wyceny wystarczy zdjęcie przekroju z miarką jako skalą, wymiary OD, ID i szerokości stopki, opis warunków pracy (temperatura, kontakt z chemikaliami, wilgoć) oraz oczekiwana twardość Shore i materiał, na przykład EPDM, SBR lub TPE. Realizacja obejmuje zarówno pojedyncze zamówienia, jak i większe partie dla różnych klientów. Warto doliczyć kilka milimetrów zapasu na docinanie oraz zapytać o aktualny czas realizacji, bo zależy on od długości i profilu zamówienia. Sprawdź pełną Plastnet i wyślij zapytanie z opisanym wyżej zestawem wymiarów, żeby otrzymać konkretną wycenę.

Źródła

Przed zamówieniem sprawdź poradnik o doborze uszczelek przemysłowych oraz kompletny przewodnik po pomiarze uszczelek. Warto też zajrzeć do tabel kompatybilności materiałowej i dokumentacji technicznej konkretnego producenta.

• Uszczelki okienne - jak dobrać profil i wymienić
• Jak wybrać uszczelki przemysłowe: poradnik praktyczny
• Jak zmierzyć uszczelkę

Najczęściej zadawane pytania

Jak zmierzyć rozmiar uszczelki?

Zmierz średnicę zewnętrzną (OD), średnicę wewnętrzną (ID) i szerokość stopki suwmiarką cyfrową, wykonując po kilka odczytów w różnych punktach i uśredniając wynik.

Jak mierzy się rozmiary uszczelek kołnierzowych?

Oprócz OD i ID mierzy się liczbę, średnicę i rozstaw otworów montażowych, licząc odległość od środka jednego otworu do środka przeciwległego.

Jaka jest średnica uszczelki 3/4 cala?

Oznaczenie 3/4 cala odnosi się do średnicy nominalnej gwintu lub rury, do której uszczelka jest przypisana, a nie do jej rzeczywistego wymiaru zewnętrznego, więc zawsze zmierz konkretny egzemplarz suwmiarką przed zamówieniem.

Jak dopasować uszczelkę do okna?

Wyciąga się krótki fragment starej uszczelki, mierzy się szerokość stopki i wysokość profilu, a następnie porównuje ze zdjęciem przekroju z dostępną ofertą, sprawdzając dopasowanie testem kartki po montażu.

Czy mogę zamówić uszczelkę bez znajomości nazwy producenta?

Tak, wystarczy przesłać zdjęcie przekroju z miarką jako skalą oraz podstawowe wymiary OD, ID i szerokość stopki, a Plastnet przygotuje profil o odpowiadających parametrach na wymiar.
